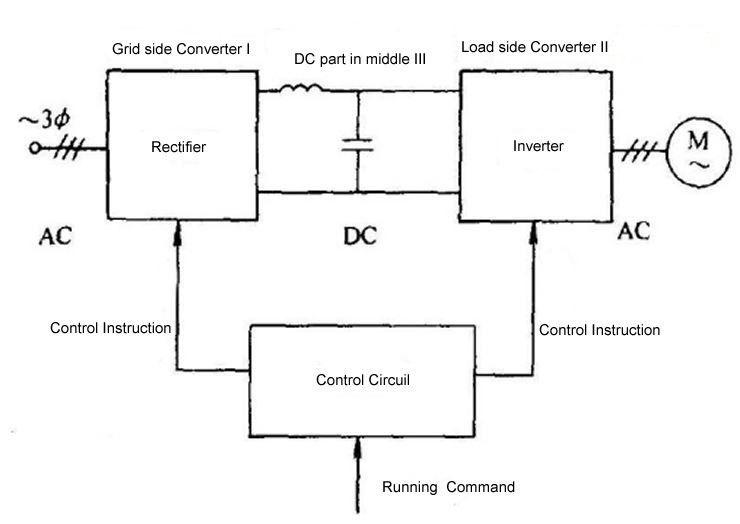

۱- ساختار VFD :
VFD وسیله ای است که منبع تغذیه فرکانس اساسی (۵۰ هرتز یا ۶۰ هرتز) را به منبع تغذیه متناوب فرکانس های مختلف تبدیل می کند تا بتوان موتور را با سرعت متغیر کنترل نمود. مدارات کنترلی جهت کنترل مدار در نظر گرفته میشود و مدار یکسو کننده جریان متناوب را به یک جریان مستقیم تبدیل می کند. مدار میانی DC خروجی مدار یکسوساز را صاف می کندو مدار اینورتر جریان مستقیم را به جریان متناوب تبدیل می کند. در مورد اینورترهای VECTOR CONTROLLED علاوه بر اینکه به محاسبات زیادی احتیاج دارد به CPU و برخی مدارهای مرتبط احتیاج داریم.
۲- دسته بندی VFD:
روش های زیادی برای طبقه بندی VFD وجود دارد. با توجه به حالت کار مدار اصلی ، VFD را می توان به مبدل ولتاژ و مبدل جریان تقسیم کرد. از نظر حالت های سوئیچینگ ، VFD را می توان به مبدل کنترل شده PAM ، مبدل کنترل شده PWM و مبدل کنترل شده PWM با فرکانس حامل بالا تقسیم بندی کرد. بر اساس اصول کار ، VFD را می توان به مبدل کنترل شده V / f ، مبدل فرکانس لغزش و اینورتر کنترل برداری تقسیم کرد. با توجه به کاربرد ، VFD را می توان به اینورتر جنرال ، اینورتر های مخصوص با کارایی بالا ، اینورتر فرکانس بالا ، اینورتر تک فاز و اینورتر سه فاز و غیره تقسیم بندی کرد.
